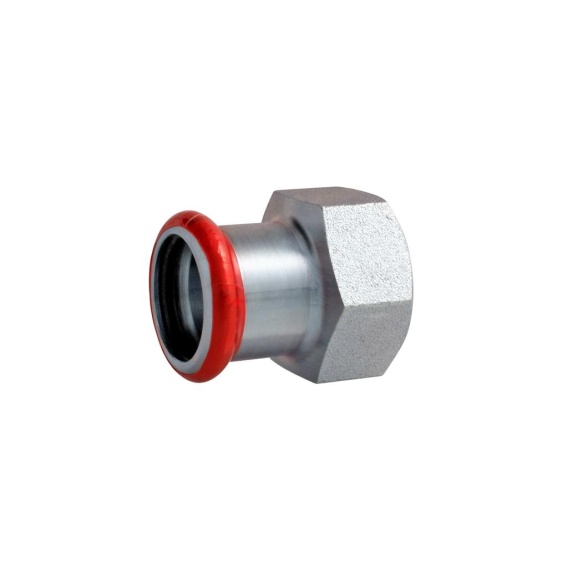

Mufa zapras. "M" x GW 22×1" CARBON STEEL

Symbol: CZZW-221

Mufa przejściowa press-fit × GW 22×1" Vesbo - połączenie rury stalowej 22mm z armaturą GW. • Strona A: press-fit 22mm | Strona B: GW 1" | PN16 / 120°C • Stal węglowa ocynkowana | Uszczelka EPDM/NBR

Dostępność: Średnia dostępność 50 szt.

Cena: 22.74

Materiał:

stal węglowa ocynkowana

Typ przyłącza A:

zacisk "M"

Typ przyłącza B:

Ciśnienie robocze (PN):

PN16

Średnica (cale) - strona B:

DN25 - 1"

Średnica (mm) - stal / miedź - strona A:

Temperatura max. (st. C.):

120

Zastosowanie:

szt.

Zamówienie telefoniczne: 723413309 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

Więcej o produkcie

Ilość w opakowaniu:

20 szt.

Waga:

0.162 kg

Mufa zaciskowa "M" × GW 22×1" mm - stal węglowa | Vesbo Carbon Steel

Mufa przejściowa Vesbo CZZW łączy rurę stalową lub miedzianą o zewnętrznej średnicy 22 mm (kielich press-fit „M") z gwintem wewnętrznym GW 1" (żeńskim). Produkowana ze stali węglowej ocynkowanej, PN16, max. 120 °C - idealna do instalacji CO, HVAC i chłodnictwa.

Kluczowe cechy

Strona A: 22 mm - kielich zacisk „M" (press-fit)
Strona B: GW 1" - gwint wewnętrzny (żeński)
Materiał: stal węglowa ocynkowana
PN16 / max. 120 °C
Uszczelnienie: EPDM lub NBR

Zastosowanie

Mufa GW CZZW stosowana jest przy podłączeniu rury press-fit do armatury z gwintem wewnętrznym - zaworów kulowych, zaworu termostatycznego, rozdzielaczy, czujników temperatury i innych elementów instalacyjnych posiadających gwint GW 1". Umożliwia integrację systemu zaciskowego Vesbo z armaturą gwintowaną bez konieczności stosowania dodatkowych złączek.

Specyfikacja techniczna

Parametr	Wartość
Typ kształtki	Mufa przejściowa press-fit × GW
Strona A (press-fit)	22 mm
Strona B (gwint)	GW 1"
Materiał	Stal węglowa ocynkowana
Ciśnienie nominalne	PN16
Temperatura max.	120 °C
Uszczelnienie	EPDM lub NBR
Producent	Vesbo

Kompatybilność i normy

Kształtka pasuje do rur stalowych precyzyjnych (EN 10305-4) i miedzianych (EN 1057) o średnicy 22 mm. Gwint GW 1" zgodny z normą EN ISO 228-1 (gwint Whitwortha walcowy). Zaprasowanie narzędziami profilu M (Rems, Viega, Rothenberger, Klauke). Normy: EN 1254-4.

GW vs. GZ - jak dobrać właściwe przejście?

Mufa z gwintem wewnętrznym (GW) stosowana jest wtedy, gdy armatura lub urządzenie ma gwint zewnętrzny (GZ) - np. termometr, zawór czy pompa z króćcem gwintowanym. Jeśli armatura ma gwint wewnętrzny (GW) - np. korpus zaworu - stosuje się nypel z gwintem zewnętrznym (GZ). Zawsze sprawdzaj, jaki gwint ma urządzenie docelowe, zanim dobierzesz przejście.
