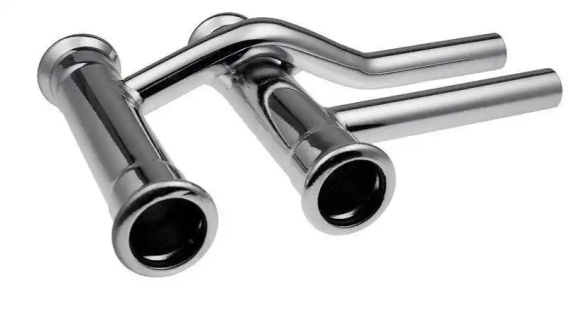

Trójnik mijankowy zapras. "M" 28×15 CARBON STEEL

Symbol: CZTRMI-2815

Trójnik mijankowy zaciskowy "M" 28×15mm Vesbo - odgałęzienie z omijaniem przeszkody, zastępuje zestaw kształtek standardowych. • Przelot A: 28 mm | Odgałęzienie B: 15 mm | Ciśnienie: PN16 • Temp. max.: 120°C | Materiał: stal węglowa ocynkowana | Zacisk „M‟

Dostępność: Średnia dostępność 50 szt.

Cena: 93.74

Materiał:

stal węglowa ocynkowana

Typ przyłącza A:

zacisk "M"

Typ przyłącza B:

zacisk "M"

Ciśnienie robocze (PN):

PN16

Średnica (mm) - stal / miedź - strona A:

Średnica (mm) - stal / miedź - strona B:

Temperatura max. (st. C.):

120

Zastosowanie:

szt.

Zamówienie telefoniczne: 723413309 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

Więcej o produkcie

Ilość w opakowaniu:

1 szt.

Waga:

0.376 kg

Trójnik mijankowy zaciskowy "M" 28×15 mm - stal węglowa | Vesbo Carbon Steel

Trójnik mijankowy Vesbo CZTRMI to specjalna kształtka zaciskowa umożliwiająca wyprowadzenie odgałęzienia z rurociągu z jednoczesnym obejściem przeszkody - rury innej instalacji lub elementu konstrukcji. Przelot główny 28 mm, odgałęzienie 15 mm, zacisk „M" po wszystkich stronach. Stal węglowa ocynkowana, PN16, max. 120 °C.

Kluczowe cechy

Przelot główny: 28 mm
Odgałęzienie: 15 mm
Geometria mijankowa - umożliwia ominięcie przeszkody bez dodatkowych kolan
Stal węglowa ocynkowana
PN16 / max. 120 °C
Zacisk „M" (press-fit)

Zastosowanie

Trójnik mijankowy CZTRMI stosowany jest w gęsto upakowanych węzłach instalacyjnych, kotłowniach i maszynowniach, gdzie trójnik standardowy nie zmieściłby się ze względu na krzyżującą się rurę lub inną przeszkodę. Szczególnie przydatny przy modernizacji istniejących instalacji i remontach, gdzie brak miejsca wymaga elastycznych rozwiązań geometrycznych.

Przewagi nad standardowym trójnikiem

W miejscach, gdzie dwie instalacje krzyżują się w tym samym punkcie, trójnik mijankowy eliminuje konieczność stosowania odsadzki + trójnika + powrotu odsadzką. Jedno złącze zastępuje nawet 5 kształtek standardowych, redukując liczbę miejsc zaprasowania, ryzyko nieszczelności i czas montażu.

Specyfikacja techniczna

Parametr	Wartość
Typ kształtki	Trójnik mijankowy zaciskowy
Przelot główny (A)	28 mm
Odgałęzienie (B)	15 mm
Materiał	Stal węglowa ocynkowana
Ciśnienie nominalne	PN16
Temperatura max.	120 °C
Typ połączenia	Zacisk „M" (press-fit)
Uszczelnienie	EPDM lub NBR
Producent	Vesbo

Kompatybilność i normy

Kompatybilny z rurami stalowymi precyzyjnymi i miedzianymi o odpowiednich średnicach. Zaprasowanie narzędziami profilu M. Spełnia EN 10305-4 i EN 1254-4.

Parametry:

Nie ma jeszcze komentarzy ani ocen dla tego produktu.
