Trójnik równoprzelot. zapras. "M" 28 CARBON STEEL

Symbol: CZT-28

Trójnik równoprzelotowy zaciskowy "M" 28mm Vesbo - rozgałęzienie instalacji CO/HVAC bez zwężeń, pełna przepustowość. • Średnica: 28×28×28 mm | Ciśnienie: PN16 | Temp. max.: 120°C • Materiał: stal węglowa ocynkowana | Trzy kielichy press-fit "M" • Uszczelka: EPDM/NBR | Równoprzelotowy

Dostępność: Średnia dostępność 50 szt.

Cena: 16.25

Materiał:

stal węglowa ocynkowana

Typ przyłącza A:

zacisk "M"

Typ przyłącza B:

zacisk "M"

Ciśnienie robocze (PN):

PN16

Średnica (mm) - stal / miedź - strona A:

Średnica (mm) - stal / miedź - strona B:

Temperatura max. (st. C.):

120

Zastosowanie:

szt.

Zamówienie telefoniczne: 723413309 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

Więcej o produkcie

Ilość w opakowaniu:

10 szt.

Waga:

0.316 kg

Trójnik równoprzelotowy zaciskowy "M" 28 mm - stal węglowa | Vesbo Carbon Steel

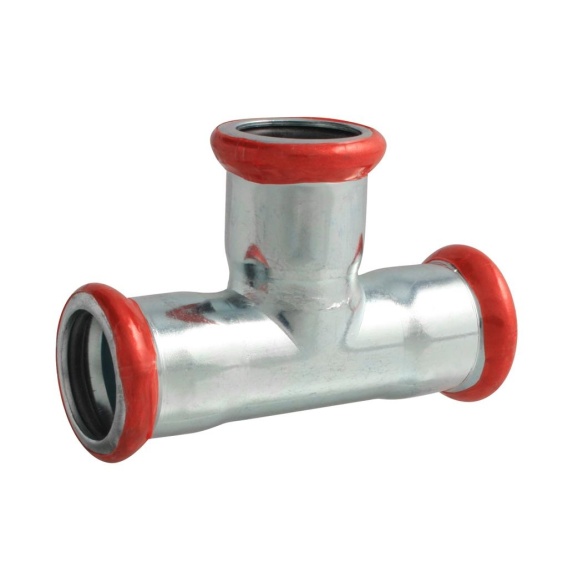

Trójnik równoprzelotowy Vesbo CZT-28 to trójkierunkowa kształtka zaciskowa łącząca trzy odcinki rur stalowych lub miedzianych o identycznej średnicy 28 mm. Wszystkie trzy kielichy wyposażone są w uszczelki EPDM/NBR i rowek pod zaprasowanie „M". Produkowany ze stali węglowej ocynkowanej, zapewnia pełną szczelność w instalacjach CO, HVAC i przemysłowych przy ciśnieniu do 16 bar i temperaturze do 120 °C.

Kluczowe cechy

Średnica: 28 mm - wszystkie trzy kielichy identyczne
Układ połączeń: T (trójnik) - jedno wejście główne + jedno odgałęzienie boczne
Trzy kielichy press-fit „M"
Materiał: stal węglowa ocynkowana
Ciśnienie robocze: PN16
Temperatura pracy: do 120 °C

Zastosowanie

Trójnik CZT-28 jest podstawową kształtką rozgałęziającą instalację rurową. Stosowany przy podłączeniach do głównych pionów i poziomów instalacji CO, przy odpowietrznikach i rozdzielaczach, w systemach HVAC przy rozbijaniu jednego obiegu na dwa, w instalacjach przemysłowych i tryskaczowych. Równoprzelotowość trójnika gwarantuje brak zwężeń na żadnym z odgałęzień, co minimalizuje opory hydrauliczne.

Kompatybilność i normy

Kompatybilny z rurami stalowymi precyzyjnymi (EN 10305-4) i rurami miedzianymi (EN 1057) o zewnętrznej średnicy 28 mm. Współpracuje z narzędziami zaciskowymi profilu M (Rems, Viega, Rothenberger, Klauke). Spełnia normy EN 1254-4.

Specyfikacja techniczna

Parametr	Wartość
Typ kształtki	Trójnik równoprzelotowy zaciskowy
Średnica (A, B, C)	28 mm
Materiał	Stal węglowa ocynkowana
Ciśnienie nominalne	PN16
Temperatura max.	120 °C
Typ połączenia	Zacisk „M" (press-fit)
Uszczelnienie	EPDM lub NBR
Producent	Vesbo

Trójnik równoprzelotowy vs. redukcyjny

Trójnik równoprzelotowy (CZT-28) stosuje się, gdy wszystkie trzy odgałęzienia mają jednakową średnicę, co jest typowe przy odgałęzieniach do grzejników na instalacji pierścieniowej lub rozgałęzieniach symetrycznych. Trójnik redukcyjny stosuje się, gdy odgałęzienie boczne ma mniejszą średnicę niż przelot główny - np. przy podłączeniu małego grzejnika do dużej rury głównej.

Jak montować trójnik zaciskowy?

Montaż wymaga wsunięcia rury do kielicha na głębokość zaznaczoną na rurze lub kształtce (zazwyczaj ok. 18 mm), następnie zaprasowania odpowiednią szczęką „M". Trójnik pozwala na niezależne zaprasowanie każdego kielicha - co ułatwia montaż kolejnych odcinków w etapach.

Parametry:
